在開源硬件與物聯網（IoT）的浪潮中，Arduino平臺以其易用性和豐富的生態系統備受青睞。而Wemos D1 R32 ESP32開發板，作為一款融合了經典Arduino兼容接口與強大ESP32芯片的解決方案，為創客、工程師和學生提供了極具性價比的開發選擇。本文將深入解析這塊開發板的硬件構成、關鍵參數，并探討其在計算機軟硬件技術開發中的典型應用場景。

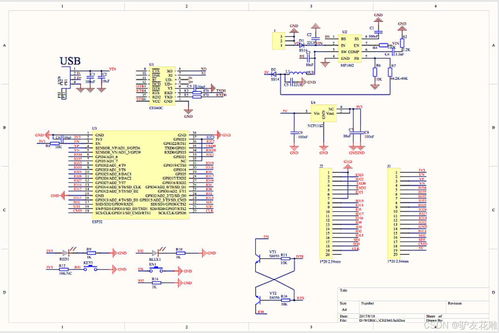

一、硬件概述：經典接口與強大內核的結合
Wemos D1 R32 ESP32開發板的設計理念是在熟悉的Arduino Uno外形尺寸和引腳布局上，置入性能更強大的核心。這使得熟悉Arduino生態的用戶能夠幾乎無門檻地過渡，同時獲得ESP32帶來的Wi-Fi、藍牙等無線連接能力。
- 核心處理器：板載ESP32-D0WDQ6雙核芯片，主頻高達240MHz，計算能力遠超傳統的AVR單片機（如Arduino Uno所用的ATmega328P）。它集成了豐富的功能，包括Wi-Fi 802.11b/g/n、藍牙4.2（含經典藍牙和低功耗藍牙BLE）、硬件加密加速等。
- 內存與存儲：通常配備520KB的SRAM和4MB的SPI Flash，為運行復雜的程序和數據緩存提供了充足空間。
- 引腳布局：完美兼容Arduino Uno的引腳排列。這意味著大量的Arduino Shield（擴展板）可以直接插接使用，極大地擴展了其功能可能性。板上提供了數字I/O、模擬輸入、PWM輸出、I2C、SPI、UART等接口。
- 電源管理：支持多種供電方式，包括通過USB Type-C接口（或Micro USB，視具體版本而定）、VIN引腳或5V引腳供電。板載穩壓電路可將輸入電壓穩定至芯片所需的工作電壓。
- 其他特性：通常集成有CH340C或類似USB轉串口芯片，方便與計算機通信；板載LED可用于簡單狀態指示或編程測試。
二、關鍵技術參數
- 主控芯片：ESP32-D0WDQ6（Xtensa? 32-bit LX6 雙核處理器）
- 工作頻率：最高240 MHz
- 無線連接：Wi-Fi 802.11 b/g/n， 藍牙4.2 BR/EDR 和 BLE
- 內存：520 KB SRAM， 4 MB SPI Flash
- 數字I/O引腳：約22個（與Arduino Uno布局兼容）
- 模擬輸入引腳：6個（12位ADC）
- PWM輸出：幾乎所有數字IO口均支持
- 通信接口：UART x3， SPI x2， I2C x2， I2S x1
- 供電電壓：5V（USB）或 7-12V（VIN引腳）
- 工作電壓：3.3V（邏輯電平，使用時需注意與5V設備的電平轉換）
- 編程支持：Arduino IDE（通過ESP32開發板管理安裝）、PlatformIO、MicroPython、ESP-IDF（樂鑫官方開發框架）
三、應用場景：連接計算機軟硬件開發的橋梁
憑借其強大的處理能力、雙核設計、豐富的接口和內置無線功能，Wemos D1 R32 ESP32在多個技術開發領域大放異彩。
- 物聯網（IoT）節點與網關開發：
- 場景：智能家居傳感器（溫濕度、光照、運動檢測）、環境監測站、遠程控制器。
- 實現：利用ESP32的Wi-Fi或BLE，開發板可以輕松地將傳感器數據上傳至云端（如阿里云、AWS IoT、私有服務器），或通過MQTT等協議與其他設備通信。其Arduino兼容性使得連接各類傳感器和執行器（如繼電器控制家電）變得異常簡單。
- 人機交互（HMI）與智能設備原型：
- 場景：智能觸摸屏控制面板、語音交互終端、智能穿戴設備原型。
- 實現：通過SPI/I2C接口連接TFT液晶屏、觸摸屏或OLED顯示屏，結合藍牙或Wi-Fi，可以快速構建具有用戶界面的交互設備。雙核特性允許一核處理UI和邏輯，另一核處理網絡或傳感器數據。
- 工業控制與自動化：
- 場景：小型PLC替代、設備狀態監控、數據采集與上傳（SCADA系統邊緣端）。
- 實現：豐富的GPIO和通信接口（UART、RS485轉換后）可以連接工業傳感器、讀取編碼器、控制電機驅動器等。Wi-Fi功能便于實現設備的無線組網和遠程調試。
- 計算機系統外圍與教育實驗：
- 場景：USB HID設備（自定義鍵盤、鼠標、游戲手柄）、網絡串口轉換器、嵌入式系統教學平臺。
- 實現：在Arduino環境下，可以利用庫函數模擬USB HID設備，與PC進行交互。它也是學習嵌入式系統、實時操作系統（如FreeRTOS， ESP32原生支持）、網絡編程和硬件接口技術的絕佳平臺，架起了軟件編程與物理世界連接的橋梁。
- 人工智能邊緣計算入門：
- 場景：簡單的圖像/語音識別、關鍵詞喚醒。
- 實現：雖然性能無法與專用AI芯片相比，但ESP32支持一些輕量級的TensorFlow Lite Micro模型部署?？梢越Y(jié)合攝像頭或麥克風模塊，實現基礎的邊緣AI應用，如物體分類、語音命令識別，是探索邊緣AI的低成本起點。
###
Wemos D1 R32 ESP32開發板成功地將高性能的ESP32芯片與經典的、生態龐大的Arduino硬件標準相結合。它不僅降低了物聯網和智能硬件開發的門檻，也為計算機軟硬件技術的融合創新提供了靈活、強大的實體平臺。無論是快速原型驗證、教育學習，還是中小型產品的開發，這塊開發板都是一個值得深入探索的優秀工具。通過動手實踐，開發者能夠深刻理解從傳感器數據采集、嵌入式邏輯處理，到無線網絡通信乃至云端數據整合的全棧流程。
